Lecture 5

Abstract. 我们用可行前缀与 FIRST/FOLLOW 集合判断移入和规约，通过三道测验理解项目 NFA 与集合传播，再分析两类冲突及优先级、结合性的作用，最后用 Bison、Flex 和 C 数据结构直接构造抽象语法树。

我们先问一个问题：从左到右读一个表达式，读到 ID + ID，后面还有一个 *，现在应该先把加法归成一个整体，还是继续读乘号？这一步看起来很小，却决定了我们最后得到的是 (ID + ID) * ID，还是 ID + (ID * ID)。语法分析器既要判断这个串能否推出来，也要知道每一步应该怎样走。

我们先把国庆前的移入规约分析接起来，再用三个小题检查两个判定方法，最后把这些决策落实到一个能够构造抽象语法树的 C 程序中。

1. 扫描线两侧分别保存什么

我们用竖线 | 表示扫描线。右边是还没有读入的 token，全部都是终结符；左边是已经移入、并且可能经过若干次规约的部分，因此可以同时出现终结符和非终结符。

移入就是把右边紧邻扫描线的一个 token 移到左边。例如：

F | * ID    →    F * | ID

规约则依据产生式，把右部替换成左部非终结符。它只能发生在扫描线左侧紧贴扫描线的区域。例如由 F → F * G 得到：

F * G |    →    F |

这里的限制很关键。我们不能越过扫描线左侧的其他符号，随意规约更靠左的一个子串。移入一个乘号之后，前面的 E + E 就暂时离开了能够规约的位置。

继续使用之前消除优先级和结合性歧义的文法：

$$E\to F\mid E+F,\qquad F\to G\mid F*G,\qquad G\to(E)\mid\mathrm{ID}.$$

E 表示加法层面的表达式，F 表示乘法层面的表达式，G 表示一个基本项。对于 ID * (ID + ID)，开始几步是：

| ID * ( ID + ID )
ID | * ( ID + ID )
G | * ( ID + ID )
F | * ( ID + ID )
F * | ( ID + ID )

为什么读到第一个 ID 后不能立刻再移入 *？因为 ID * 不是一个可行的扫描线左侧结构。ID 要先规约成 G；G * 也不可行，所以还要把 G 规约成 F。但到了 F | * ...，我们不能继续把 F 规约成 E：乘号不能紧跟在这套文法的 E 后面，于是应当移入乘号。

这正好用到了两个判定：一是左侧的结构能否继续参与合法分析，二是右边的下一个终结符能否跟在某个符号后面。前者由可行结构及其 NFA 判定，后者由 FIRST、FOLLOW 集合提供信息。

移入规约的规约次序，对应的是最右派生的逆过程。课件称它为“最左规约”：规约从左到右推进，反向展开时则每次展开最右边的非终结符。

2. 可行结构为什么能用项目 NFA 判断

2.1 分段不是任意切开

我们考虑扫描线左边的符号串，能否把它分成若干段，每段都是某条产生式右部的前缀，而且相邻段能够连接起来。具体说，假设第 $i$ 段对应产生式 $A_i\to\alpha_i\beta_i$，该段已经读入的是 $\alpha_i$。如果还需要下一段，那么把下一段产生式的左部 $A_{i+1}$ 接在 $\alpha_i$ 后面，必须仍然是第 $i$ 条产生式右部的前缀。

我们用点号标出这个“已经读到哪里”：

$$A_i\to\alpha_i\mathbin{\cdot}\beta_i.$$

这叫一个项目。点号不是输入中的字符，只是我们的分析记号。空段也允许存在：例如 E → · F 已经读入的前缀是空串，但它说明我们正在等待一个 F。这里的空段不表示文法有空产生式。

这条项目链还必须从文法的起始符号出发：第一条产生式左部是起始符号，各段拼接后恰好覆盖待判定的左侧串。不能拿一组与起始符号无关的项目证明可行。下面示例以 E 为起始符号；若显式使用增广符号 START，就在链前增加空段 START → · E。

例如左边是 F * ( E +，可以依次对应：

E → · F
F → F * · G
G → ( · E )
E → E + · F

它们已读入的段分别是空段、F *、(、E +。F * 后面等一个 G，( 后面等一个 E，E + 后面又等一个 F；这条链能够连接，所以这个结构可行。

给出一条这样的链，就能证明“可行”。要证明“不行”，则需要排除所有分法。我们需要一种能够把所有候选情况都检查完的算法。

2.2 普通边移动点号，ε 边展开待读非终结符

我们把项目作为 NFA 的状态。若点号右边是符号 X，读入 X 就把点号向右移动一格：

$$A\to\alpha\mathbin{\cdot}X\beta \ \xrightarrow{X}\ A\to\alpha X\mathbin{\cdot}\beta.$$

若 X 是非终结符，还可以不读入任何符号，转到它的各条产生式的开头：

$$A\to\alpha\mathbin{\cdot}X\beta \ \xrightarrow{\varepsilon}\ X\to\mathbin{\cdot}\gamma.$$

例如 F → F * · G 可以沿 ε 边到达 G → · ( E ) 和 G → · ID。这相当于新增一个空段，把下一层结构接进来。

初始状态是增广起点 START → · E，还要取它的 ε 闭包，也就是把不消耗输入能够到达的所有项目都加入状态集合。每读入一个符号，我们先沿对应的普通边移动，再取 ε 闭包。这里读取的是扫描线左侧的文法符号串，输入字母表包含非终结符，并不只是原始 token。

这台 NFA 的所有状态都是接受状态，因为我们要判断的是“到这里是否仍是一个可行前缀”，不要求某条产生式已经读完。只要读完整个左侧后还有状态存活，就可行；若状态集合为空，就不可行。

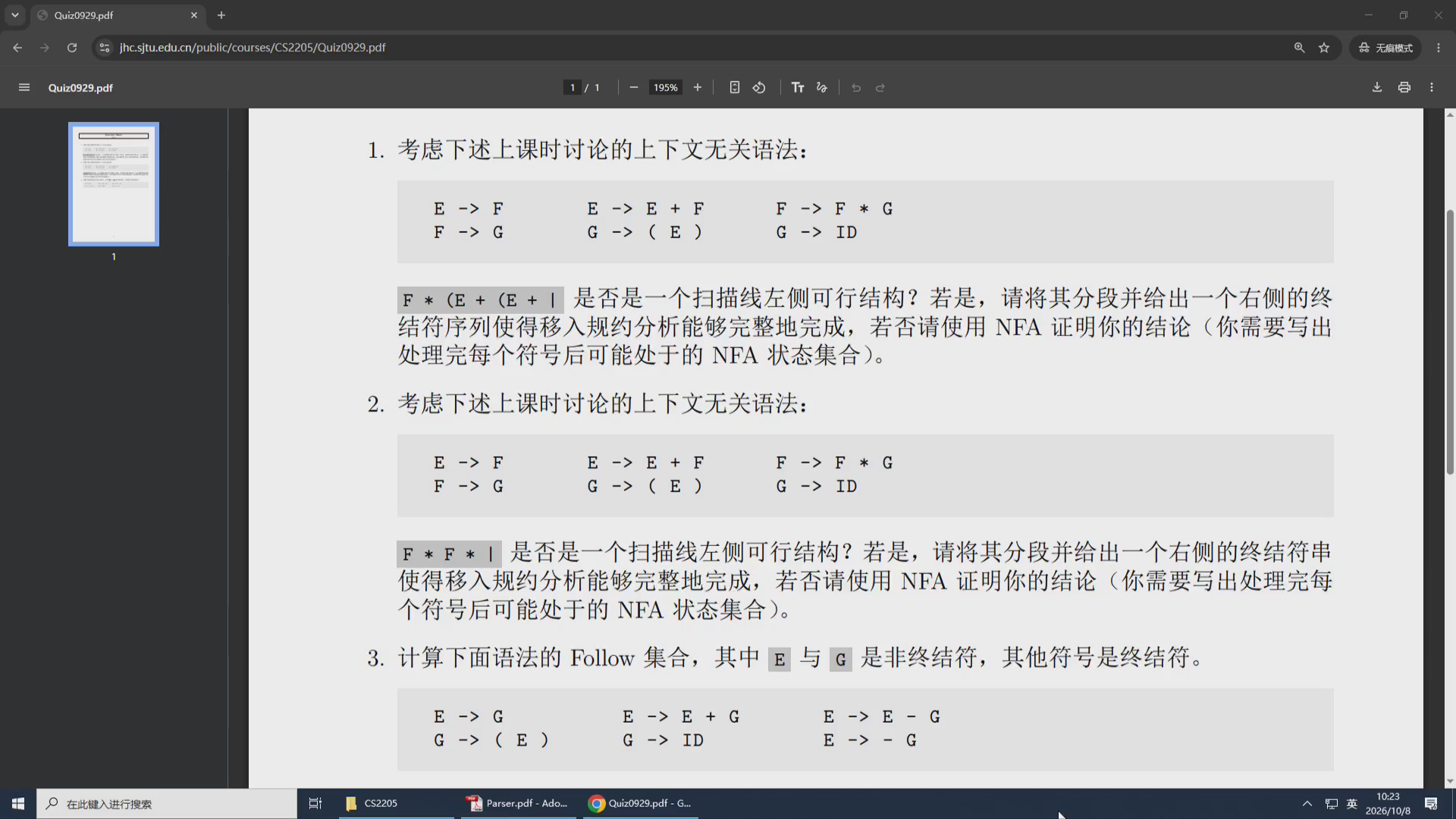

3. 三道 quiz：把判定方法真正算一遍

3.1 第一题：嵌套括号前缀可以怎样分段

第一题仍使用上一节的 E/F/G 文法，判断：

F * ( E + ( E + |

这个前缀是可行的。我们把完整的项目链写出来，特别注意其中的空段：

把第三列拼起来，正好得到题目左侧。第 4 段等的是 F，而下一层括号表达式是 G，所以必须用第 5 段 F → · G 把它们接起来。直接从 E → E + · F 跳到 G → ( · E )，中间就少了一层。课堂在写这个分段时补上的，正是这个容易漏掉的空段。

题目还要求从定义出发，给右侧补一个终结符串，使整个串可以完成规约。补上：

ID ) )

于是得到：

F * ( E + ( E + | ID ) )

我们可以沿着下面的步骤完成它：

F * ( E + ( E + ID | ) )
F * ( E + ( E + G | ) )
F * ( E + ( E + F | ) )
F * ( E + ( E | ) )
F * ( E + ( E ) | )
F * ( E + G | )
F * ( E + F | )
F * ( E | )
F * ( E ) |
F * G |
F |
E |

这里每次规约都紧贴扫描线。最内层先收拢，外层再收拢，最后乘法和整个表达式依次完成。补终结符不是再造一个任意表达式，而是要满足当前各层正在等待的符号。

3.2 第二题：F * F * 的状态在哪一步消失

第二题判断：

F * F * |

它不可行。我们用 NFA 检查，而不是只凭直觉说乘号之后不能出现 F。

初始 ε 闭包是：

START → · E
E → · F
E → · E + F
F → · G
F → · F * G
G → · ( E )
G → · ID

读入第一个 F，还存活的是：

E → F ·
F → F · * G

再读入 *，第一条没有相应的边，第二条移动点号，并展开待读的 G：

F → F * · G
G → · ( E )
G → · ID

下一符号是第三个位置上的 F。这三个项目点号右边分别是 G、(、ID，没有一个是 F，所以此时状态集合已经变成空集。最后一个 * 不可能把空集“救活”。因此，失败发生在读入**第三个符号 F**时，而不是到第四个符号才失败。

这个题也提醒我们：F 和 G 都能最终代表一些表达式，并不表示在分析器的某个位置上可以把它们互换。当前产生式要求的是 G，我们就必须尊重这层结构。

3.3 第三题：先理解负号，再算 FIRST 与 FOLLOW

第三题给出另一套文法：

$$\begin{aligned} E&\to G\mid E+G\mid E-G\mid -G,\\ G&\to(E)\mid\mathrm{ID}. \end{aligned}$$

这里没有乘法，有加法、减法和一元负号。我们先问：它是否允许在任何一项前加负号？连续的加减运算由 E → E + G、E → E - G 展开，右边新加入的一项只能是 G；而 G 没有 G → - G 这条规则。因此只有当前这一层加减表达式的最开头，能通过 E → - G 带一个负号。

所以 - ID + ID 合法，ID + - ID 不合法，连续的 - - ID 也不合法。如果要在后面的项加负号，可以写 ID + ( - ID )；如果要再取一次负，可以写 - ( - ID )。括号里的部分重新成为一个 E，因此又能使用 E → - G。这不是我们对数学符号的习惯，而是这套文法明确规定的语言。

FIRST：从一个符号开始展开，第一项可能是什么

对于一个文法符号 $Y$，$\operatorname{FIRST}(Y)$ 收集的是：能由 $Y$ 展开得到的符号串中，可能出现在最开头的终结符。用规约方向说，就是以该终结符开头的一串符号，有可能规约成 $Y$。

终结符不用再展开，所以：

$$\operatorname{FIRST}(a)=\{a\}\qquad(a\text{ 是终结符}).$$

例如 FIRST(+) 只有 +，不是“加号后面能跟什么”；后面能跟什么属于 FOLLOW 的问题。

对于产生式 $Y\to Z\cdots$，把 $\operatorname{FIRST}(Z)$ 加入 $\operatorname{FIRST}(Y)$。我们反复应用这条包含关系，直到所有集合不再增长。当前文法没有 ε 产生式，也没有能展开成空串的符号，因此检查右部第一个符号即可。若文法允许空串，这个简式就需要扩展，要继续检查能够为空的前缀后面的符号。

先看 G：两条规则分别以 ( 和 ID 开头，于是：

$$\operatorname{FIRST}(G)=\{(,\mathrm{ID}\}.$$

再看 E：E → G 带来 FIRST(G)，E → - G 带来 -。另外两条规则以 E 自己开头，只形成自包含约束，不会产生额外元素。因此：

$$\operatorname{FIRST}(E)=\{(,\mathrm{ID},-\}.$$

FOLLOW：紧接在某个符号右侧的终结符

我们用 $\operatorname{FOLLOW}(Y)$ 表示：在可以继续完成整体规约的上下文中，能够紧跟在 $Y$ 后面的终结符。当前课程的计算不仅给非终结符求 FOLLOW，也给终结符求 FOLLOW，因为相邻约束和末尾传播会用到它们。集合里的元素则始终是终结符，这对应扫描线右侧只看下一个 token 的设定。

在这套无空串文法中，有两条计算规则：

$$U\to\alpha YZ\beta \quad\Longrightarrow\quad \operatorname{FIRST}(Z)\subseteq\operatorname{FOLLOW}(Y),$$

$$Z\to\alpha Y \quad\Longrightarrow\quad \operatorname{FOLLOW}(Z)\subseteq\operatorname{FOLLOW}(Y).$$

第一条看右部的相邻符号：Y 后面接着 Z，展开 Z 后可能最先出现的终结符，都能跟在 Y 后面。第二条看右部末尾：Y 是最后一个符号，整个右部规约成 Z 之后能跟什么，规约前的这个 Y 后面也能跟什么。第二条不是把左部的 FIRST 传过去，而是传 FOLLOW。

我们先把所有集合置空，再逐条加入约束。相邻位置给出：

1. E → E + G：把 + 放进 FOLLOW(E)，把 FIRST(G) 放进 FOLLOW(+)。
2. E → E - G：把 - 放进 FOLLOW(E)，把 FIRST(G) 放进 FOLLOW(-)。
3. G → ( E )：把 FIRST(E) 放进 FOLLOW(()，把 ) 放进 FOLLOW(E)。
4. E → - G：仍把 FIRST(G) 放进 FOLLOW(-)，没有新元素。

这里一元负号和二元减号是同一个终结符 -，所以要合并到同一个集合中。

处理完相邻位置后，FOLLOW(E) 已经是 $\{+,-,)\}$。接着处理产生式末尾：E 的各条规则都以 G 结尾，所以把 FOLLOW(E) 传给 FOLLOW(G)；G → ( E ) 以 ) 结尾，把 FOLLOW(G) 传给 FOLLOW())；G → ID 则把 FOLLOW(G) 传给 FOLLOW(ID)。再检查一轮，已经没有新元素。

最终答案如下：

我们可以用刚才对负号的解释检查表格：FOLLOW(+) 没有 -，符合加号后不允许直接出现负号；FOLLOW(() 有 -，符合括号里面可以重新以负号开头。把 +、-、) 都写到加号和减号的 FOLLOW 中，就把“完整表达式后面能跟什么”和“操作符后面需要什么”混在一起了。

这张表按课堂约定，不包含 EOF。编写完整解析器时，可以增广起始规则，把输入结束标记加入起始符号的 FOLLOW，再按末尾规则传播。

4. 两种判定仍然排除不了：冲突

我们希望分析器每一步都有唯一的动作。若一个移入动作和一个规约动作都无法排除，就是移入/规约冲突（shift/reduce conflict）；若两个不同的规约动作都无法排除，就是规约/规约冲突（reduce/reduce conflict）。我们先看冲突与歧义的关系。

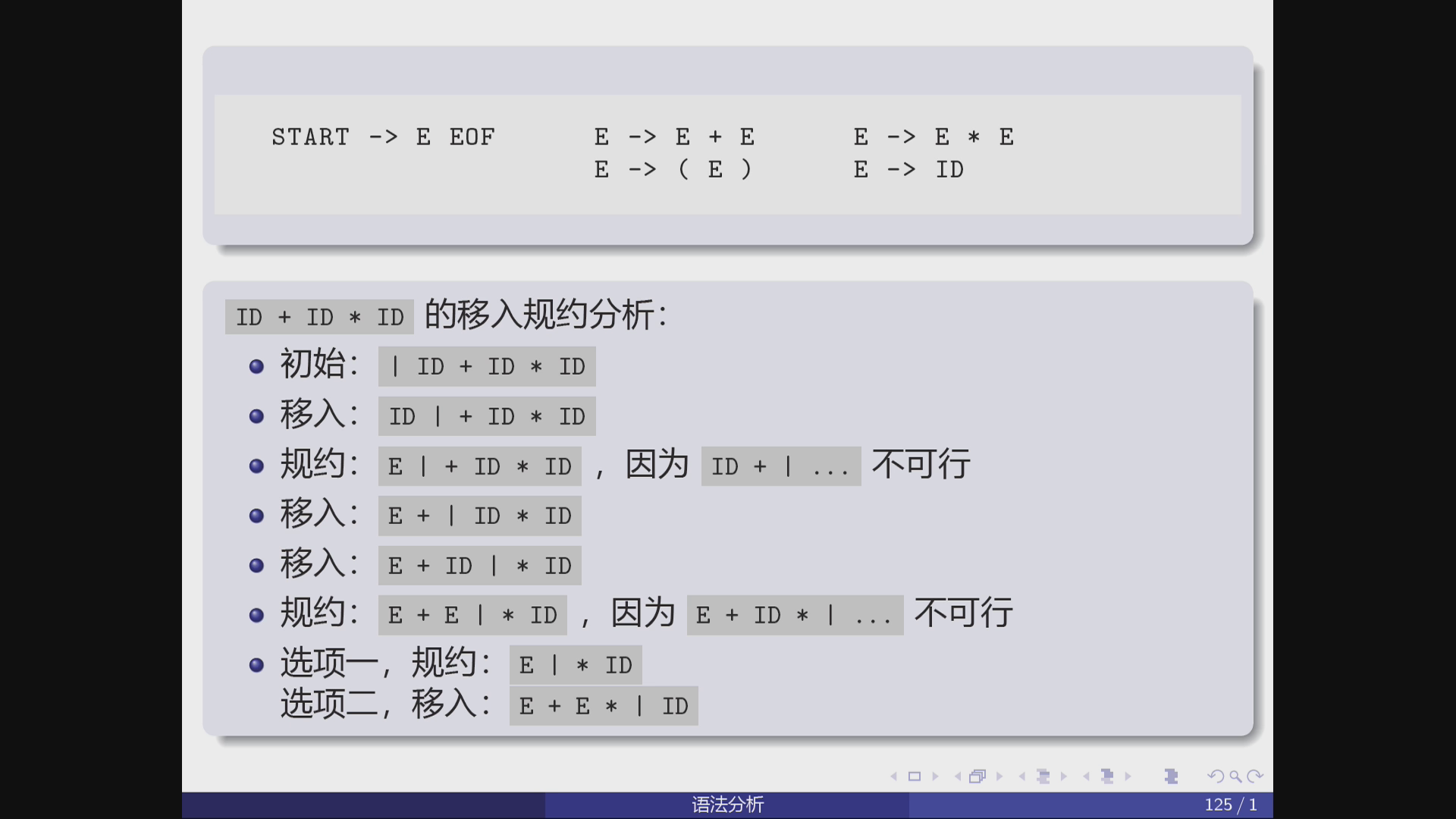

4.1 有歧义的表达式会让两条分析路径分叉

考虑这套文法：

$$E\to E+E\mid E*E\mid(E)\mid\mathrm{ID}.$$

它没有区分加法和乘法的优先级，也没有规定连续同类运算的结合方向。对于 ID + ID * ID，既能构造加法在下、乘法在上的树，也能构造乘法在下、加法在上的树。

它的 FIRST(E) 是 $\{(,\mathrm{ID}\}$，FOLLOW(E) 是 $\{+,*,)\}$。准备好这些信息之后，移入规约分析走到：

E + E | * ID

前面两处 ID 已各自规约成 E。现在我们有两种选择。

第一条路径先规约加法：

E + E | * ID
E | * ID
E * | ID
E * ID |
E * E |
E |

第一次规约形成加法子树，随后这个子树成为乘法的左孩子，所以结果是 (ID + ID) * ID。这个规约无法用 FOLLOW 排除，因为 * 确实属于 FOLLOW(E)。

第二条路径先移入乘号：

E + E | * ID
E + E * | ID
E + E * ID |
E + E * E |
E + E |
E |

移入后 E + E 不再紧贴扫描线，不能优先规约；后面的 E * E 先收拢成一个乘法子树，结果是 ID + (ID * ID)。这个移入也不能由可行结构排除，因为 E + E * 可以作为合法的分析前缀。

所以两个判定都没有给出唯一选择。这就是一个真实的移入/规约冲突。

更一般地，同一个 token 串若有两棵不同的解析树，就有两条不同的最右派生，反过来就有两条不同的规约路径。它们从相同的输入出发，总会在某个位置分叉。因此，单靠这套未加消歧规则的文法，不能建立始终唯一的确定性决策。

但这句话不能反过来使用：**有歧义会导致冲突，有冲突不一定说明文法有歧义。**冲突还可能来自当前分析方法掌握的信息不够多。

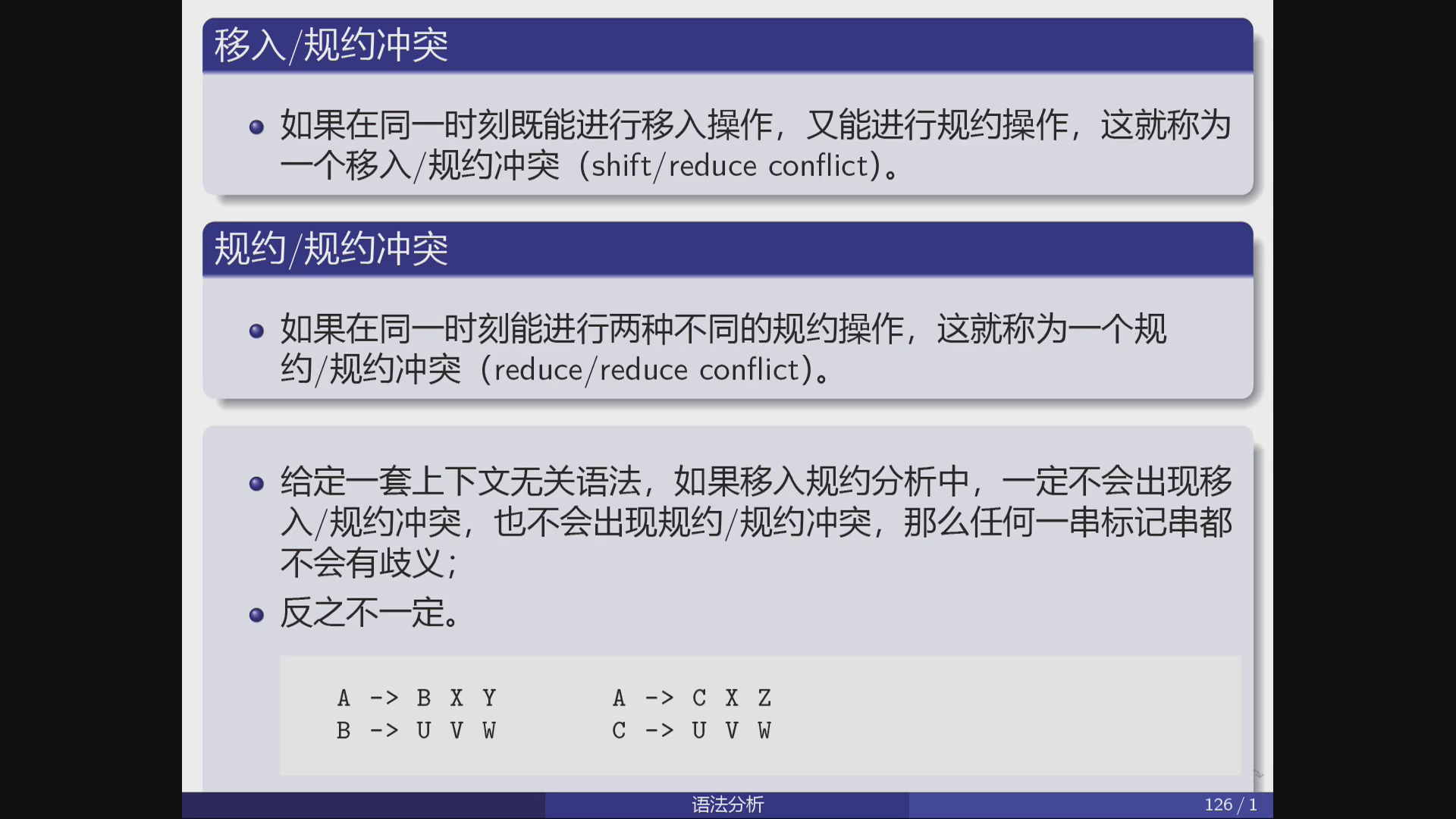

4.2 无歧义的文法为什么也会规约/规约冲突

来看下面这个反例，起始符号为 A：

$$A\to BXY\mid CXZ,\qquad B\to UVW,\qquad C\to UVW.$$

A/B/C 是非终结符，U/V/W/X/Y/Z 全部是终结符。这个文法只生成两个串：

$$UVWXY,\qquad UVWXZ.$$

对于第一个串，唯一的树是把 UVW 解释为 B，再把 BXY 解释为 A；对于第二个串，唯一的树是把 UVW 解释为 C，再把 CXZ 解释为 A。末尾 Y 与 Z 已经区分了两种情况，所以文法没有歧义。

然而我们分析第一个串，移入 U/V/W 后走到：

U V W | X Y

先排除继续移入。UVW X 不是可行结构：UVW 已经是 B 或 C 的完整右部，而上层规则需要的是 B X 或 C X，不是尚未规约的 UVW X。

于是必须规约，但规约成谁？UVW → B 和 UVW → C 都有产生式支持，规约后的 B 与 C 都是可行结构，而且：

$$\operatorname{FOLLOW}(B)=\operatorname{FOLLOW}(C)=\{X\}.$$

只看右侧下一个 token X，就排除不了任何一个候选。这产生了规约/规约冲突。我们作为读者能看到后面的 Y，自然知道该选 B；但当前决策只使用左侧结构和一个向前看符号，尚未看到能够真正区分它们的信息。

我们目前用项目 NFA 判断左侧结构，用全局 FOLLOW 集合判断下一个 token。完整的 LR(1) 构造还会在项目中记录向前看信息。对于这个反例，两种规约后面都能跟 X，真正的分界在第二个待读符号 Y 或 Z 上。

4.3 把共同部分先收拢，延后区分

这个文法其实没有必要把完全相同的 UVW 过早分别命名为 B 和 C。我们引入一个公共的非终结符 D：

$$D\to UVW,\qquad A\to DXY\mid DXZ.$$

到 UVW | X ... 时，唯一的规约就是 UVW → D。之后继续读入 X，再看到 Y 或 Z，就可以完成对应的上层规则：

UVW | X Y  →  D | X Y  →  D X | Y  →  D X Y |  →  A |
UVW | X Z  →  D | X Z  →  D X | Z  →  D X Z |  →  A |

语言没有改变，但决定“共同前缀属于哪种上层结构”的时机变晚了。很多冲突可以通过这样的文法设计避免，不能见到冲突就断言语言本身有歧义，更不能只依赖分析器替我们随便选一条规则。

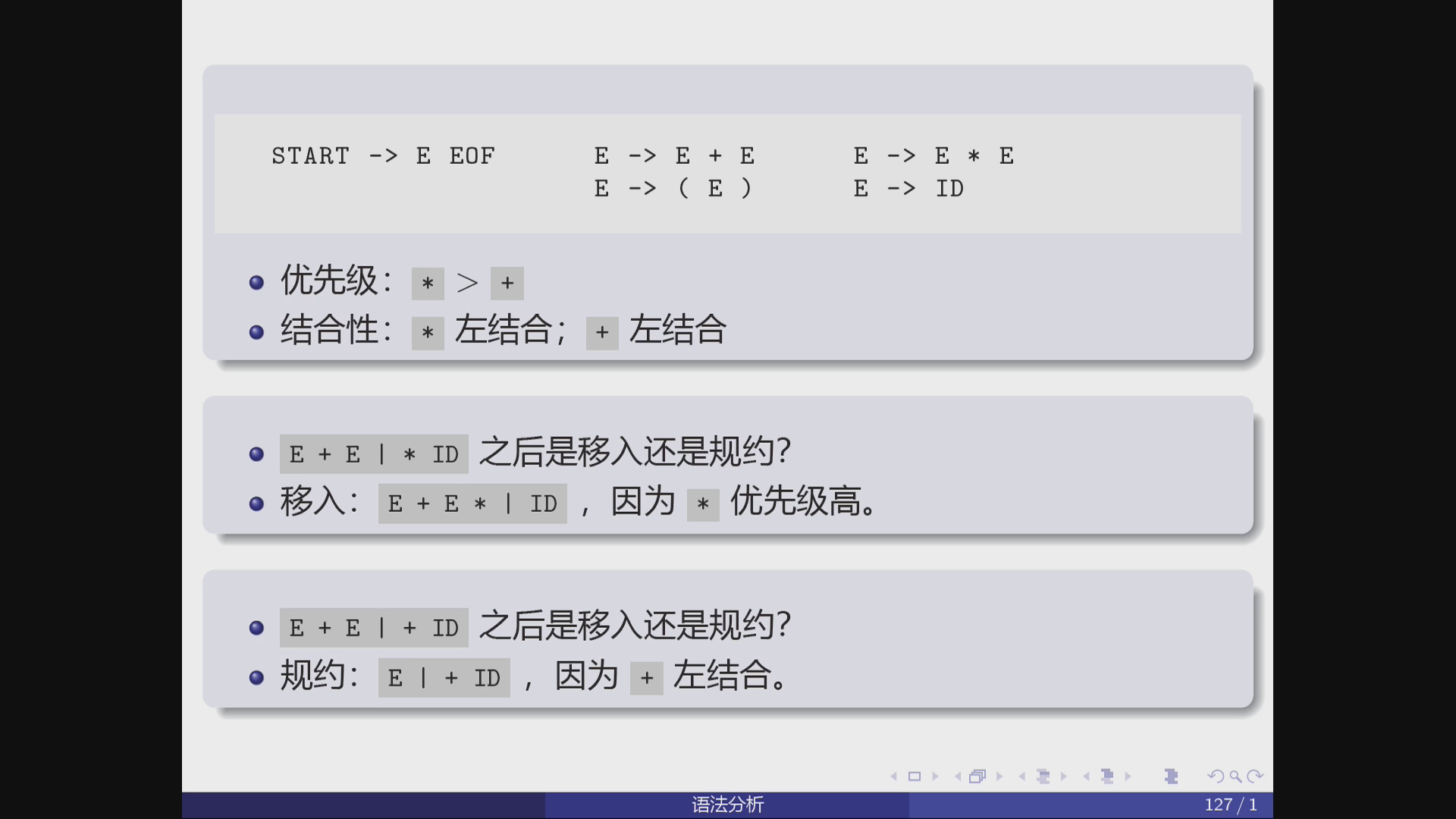

5. 优先级和结合性怎样决定移入还是规约

对于表达式，还有一种常用做法：继续保留简洁的 E → E + E | E * E | ...，但在上下文无关文法之外增加优先级和结合性。

设乘号优先级高于加号，加法和乘法都左结合。到：

E + E | * ID

候选规约的规则是加法，待移入的 token 是乘号。乘号优先级更高，所以选择移入，让右边的乘法先组成子树。

反过来，到：

E * E | + ID

候选规约属于乘法，待移入的是加号，这次乘法优先级更高，所以选择规约。

若两边运算符优先级相同，就由结合性判断。例如：

E + E | + ID

左结合要求先形成左边的加法子树，于是规约；右结合则要求把右边运算接进来，于是移入。对于非结合的操作，同等级的这种连续使用可以判为错误。

注意，增加声明并不会把原来的 CFG 本身变成一套无歧义 CFG；我们给解析器增加了选择规则，使它在原本的候选树中按约定选择。也可以像以前一样引入 E/F/G 分层，把优先级和结合方向直接写进文法。两种方式都值得掌握，选择取决于规则是否清楚、后续维护是否方便。

6. Bison 的输出目标：直接构造 AST

现在我们把算法变成程序。Bison 的输入是 .y 文件，里面写上下文无关文法、优先级、结合性以及语义动作；它输出 .c 文件，也就是用 C 实现的语法分析器。与 Flex 从 .l 生成词法分析器相似，.y 不是可以直接交给 C 编译器编译的源文件，必须先经过 Bison。

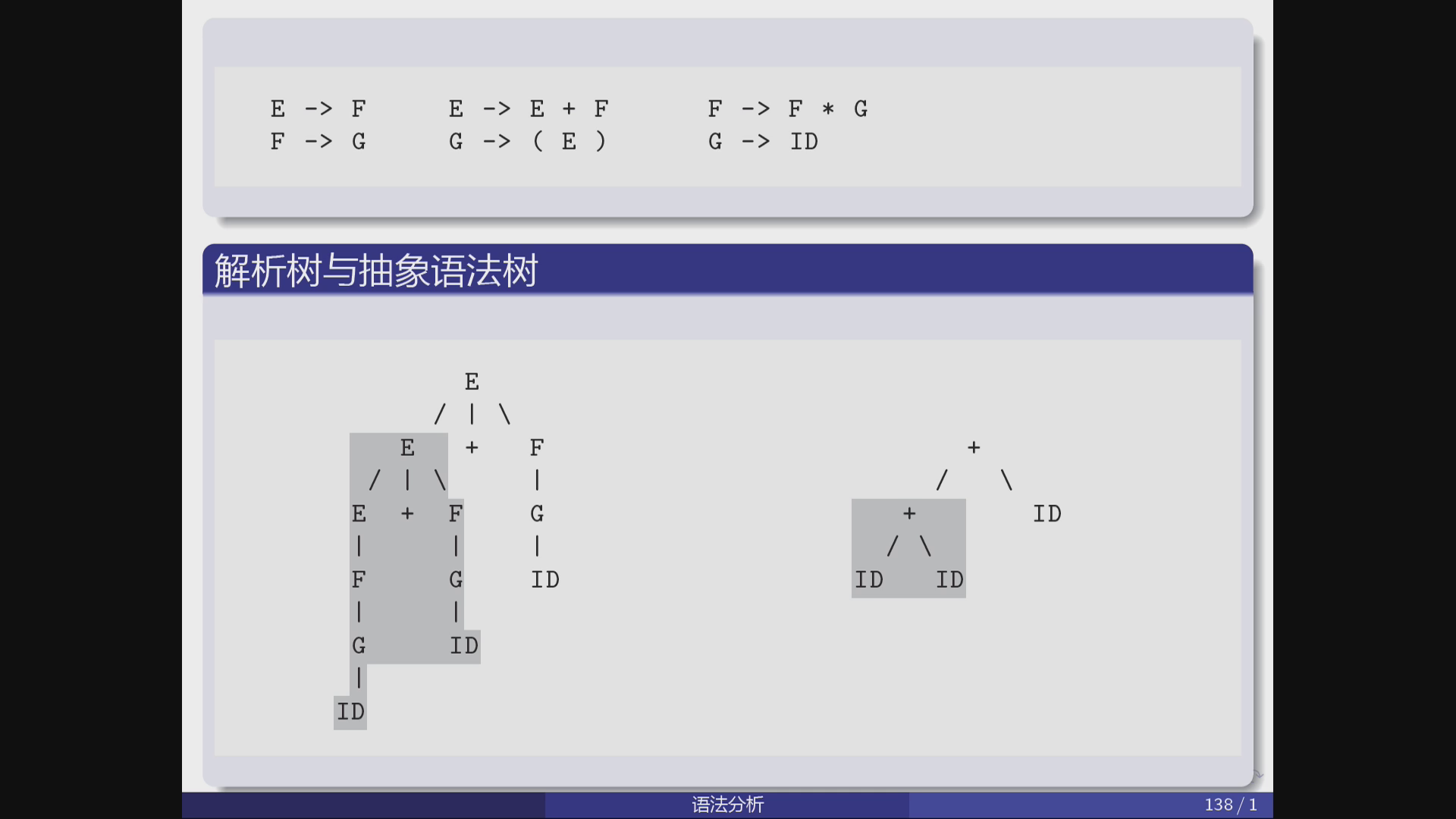

还有一个更重要的区别：我们用解析树来说明推导和规约，但程序最后真正需要的是抽象语法树（AST）。

例如把一个变量从 ID 规约成 G，再到 F，再到 E，解析树中会有好几层节点；AST 中可以始终是同一个变量节点。( E ) 中的括号决定树的分组，却不需要成为 AST 中一个单独的括号节点。相反，E + E 必须产生一个表示加法的节点，连接左右两棵表达式子树。

所以我们可以给每个已经分析出的非终结符保存一棵 AST 的指针，在规约时把子树组装成更大的树。解析树对应分析过程，我们无须先把它完整存进内存，再遍历一遍转换成 AST。语义动作也不只允许机械拼接；如果后续任务需要，可以在组装时做适当转换。

7. 用 C 的 tagged union 表示 While 语言

我们用之前的 While 语言做例子。它的表达式包括常数、变量、算术与比较运算、逻辑运算、一元负号与逻辑非，还加入了解引用、内存分配、读整数和读字符。命令包括变量声明、赋值、顺序执行、条件分支、循环、写整数和写字符。

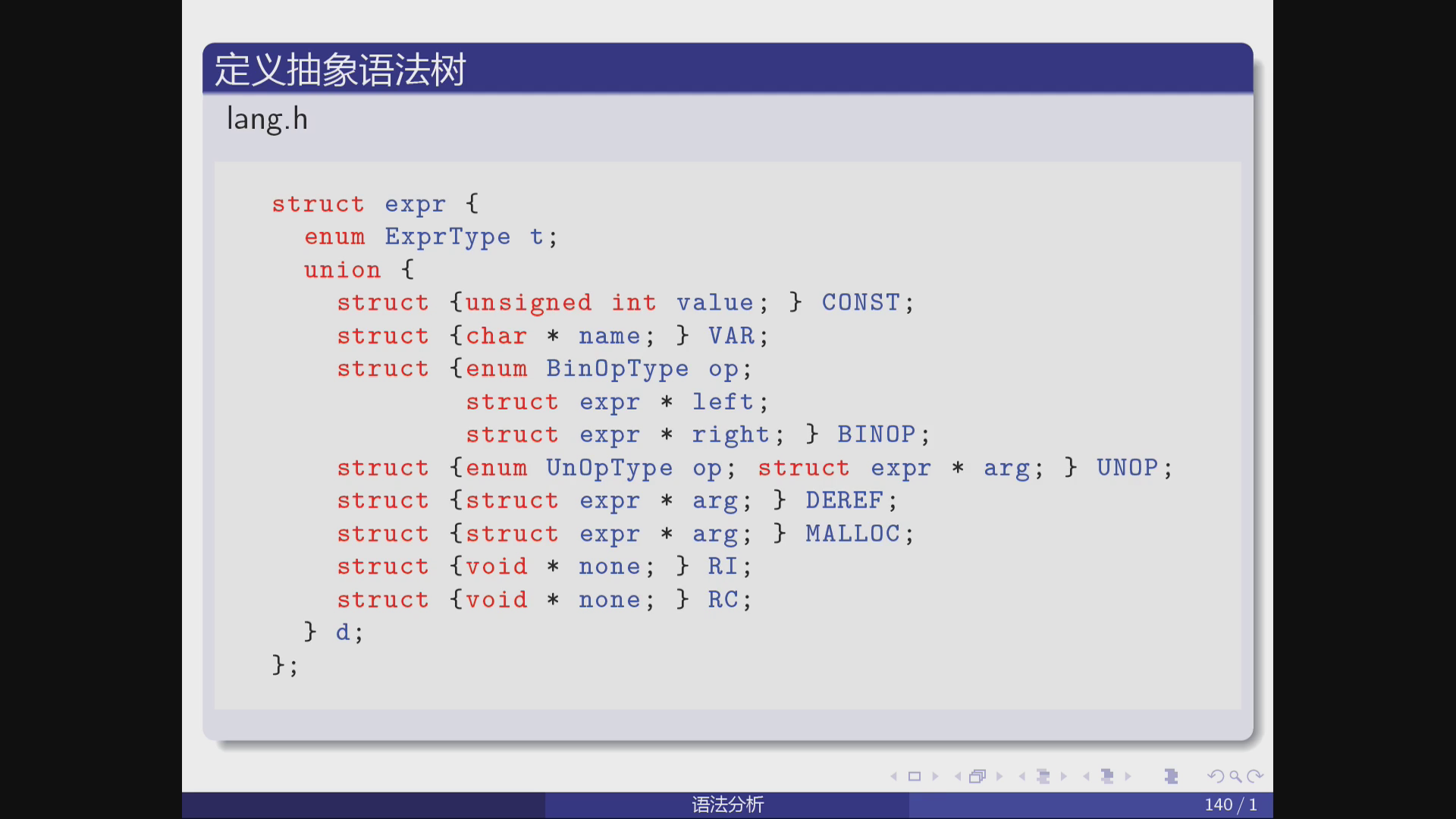

7.1 表达式节点：一个类型标记加一组可能的数据

lang.h 中先列出各种运算及表达式的种类：

enum BinOpType {
    T_PLUS, T_MINUS, T_MUL, T_DIV, T_MOD,
    T_LT, T_GT, T_LE, T_GE, T_EQ, T_NE,
    T_AND, T_OR
};

enum UnOpType { T_UMINUS, T_NOT };

enum ExprType {
    T_CONST, T_VAR, T_BINOP, T_UNOP,
    T_DEREF, T_MALLOC, T_RI, T_RC
};

struct expr {
    enum ExprType t;
    union {
        struct { unsigned int value; } CONST;
        struct { char *name; } VAR;
        struct {
            enum BinOpType op;
            struct expr *left;
            struct expr *right;
        } BINOP;
        struct { enum UnOpType op; struct expr *arg; } UNOP;
        struct { struct expr *arg; } DEREF;
        struct { struct expr *arg; } MALLOC;
        struct { void *none; } RI;
        struct { void *none; } RC;
    } d;
};

t 告诉我们当前节点是什么种类，d 则只按这个种类解释其中的一份数据。这种“标记加联合体”的表示就是 tagged union。联合体的各成员共享存储空间，不能因为写了很多成员，就以为一个节点同时拥有所有成员的有效数据。

常数节点保存一个无符号整数，变量节点保存名字。二元运算节点保存运算符和左右子树指针；一元运算节点只需要运算符和一个子树指针。指针使我们能递归连接节点，而不是把整棵子树直接塞进一个固定大小的结构体。

DEREF 的参数表达式给出地址，解引用读取该地址处的值。这里必须区分：*e 是解引用，不能把它理解成“取地址”。MALLOC 保存申请空间大小的表达式；读整数、读字符没有子表达式，课件为了表示统一放了 none 占位域。

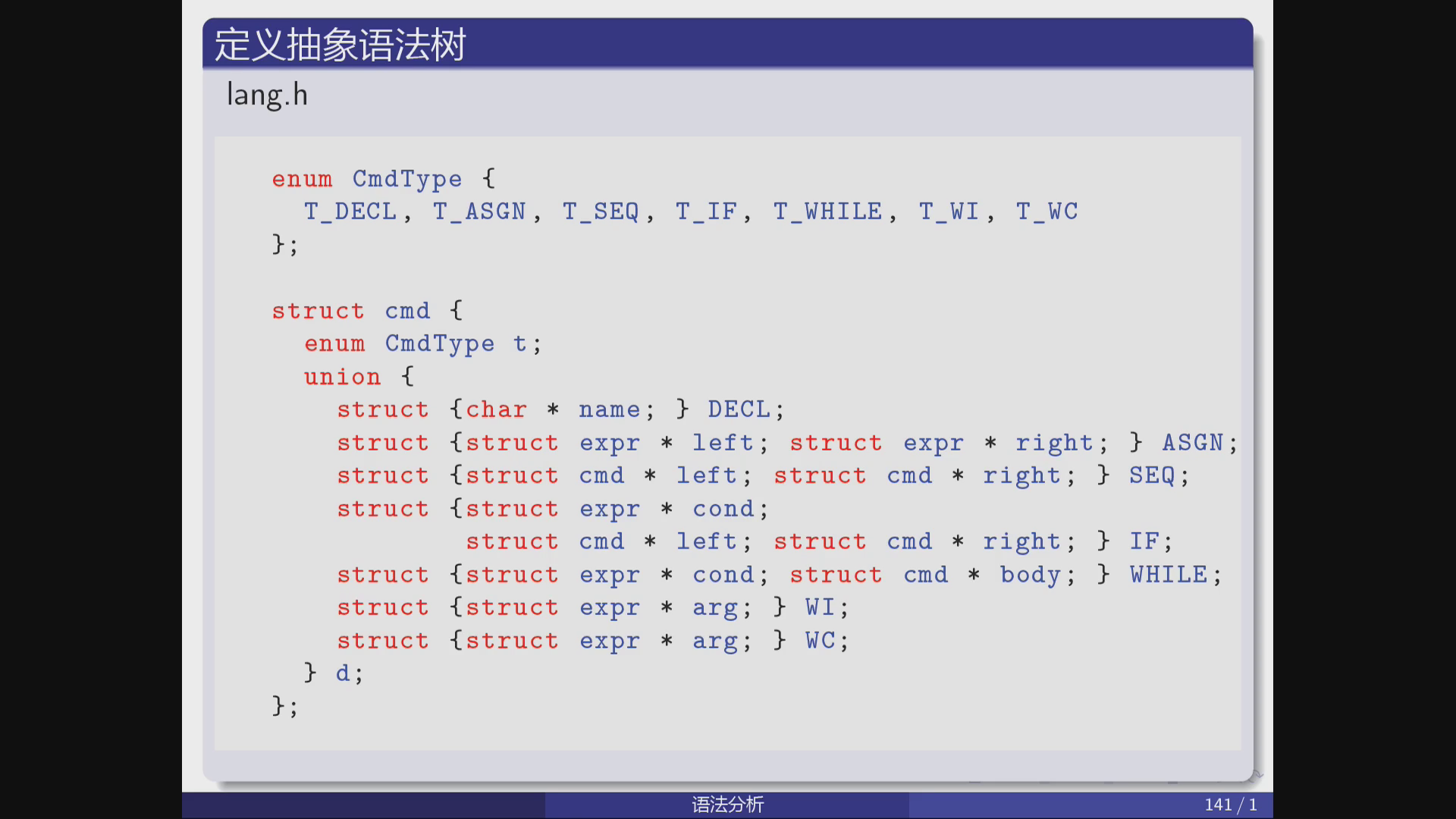

7.2 命令节点：子节点可能是表达式，也可能是命令

enum CmdType { T_DECL, T_ASGN, T_SEQ, T_IF, T_WHILE, T_WI, T_WC };

struct cmd {
    enum CmdType t;
    union {
        struct { char *name; } DECL;
        struct { struct expr *left, *right; } ASGN;
        struct { struct cmd *left, *right; } SEQ;
        struct {
            struct expr *cond;
            struct cmd *left, *right;
        } IF;
        struct { struct expr *cond; struct cmd *body; } WHILE;
        struct { struct expr *arg; } WI;
        struct { struct expr *arg; } WC;
    } d;
};

看清 ASGN 和 SEQ 的区别。赋值的两个孩子都是表达式：左边表示赋值目标，右边表示待写入的值；左边通常是变量或解引用表达式。顺序执行的两个孩子则都是命令，表示先执行左边，再执行右边。

IF 的条件是表达式，两个分支是命令；WHILE 的条件是表达式，循环体是命令；输出命令以一个表达式为参数。这些类型关系，就是 AST 必须保存的程序结构。

赋值规则若暂时允许一般表达式出现在左侧，不代表每个这样的 AST 都有合法含义。是否可赋值、变量是否已声明等，还可以在 AST 生成后进一步检查。

7.3 构造函数把分配和填域封装起来

为了让每条语义动作直接表达树的组装，我们先把内存分配、类型标记和指针赋值封装成辅助构造函数：

struct expr *TConst(unsigned int value);
struct expr *TVar(char *name);
struct expr *TBinOp(enum BinOpType op,
                    struct expr *left, struct expr *right);
struct expr *TUnOp(enum UnOpType op, struct expr *arg);
struct expr *TDeref(struct expr *arg);
struct expr *TMalloc(struct expr *arg);
struct expr *TReadInt(void);
struct expr *TReadChar(void);

struct cmd *TDecl(char *name);
struct cmd *TAsgn(struct expr *left, struct expr *right);
struct cmd *TSeq(struct cmd *left, struct cmd *right);
struct cmd *TIf(struct expr *cond, struct cmd *left, struct cmd *right);
struct cmd *TWhile(struct expr *cond, struct cmd *body);
struct cmd *TWriteInt(struct expr *arg);
struct cmd *TWriteChar(struct expr *arg);

例如 TUnOp 收到一个一元运算符和已有子树的地址，返回新树根的地址。其核心实现可以这样写；下面是按课堂说明补全的示例：

struct expr *TUnOp(enum UnOpType op, struct expr *arg) {
    struct expr *node = malloc(sizeof *node);
    if (node == NULL) {
        fprintf(stderr, "out of memory\n");
        exit(EXIT_FAILURE);
    }
    node->t = T_UNOP;
    node->d.UNOP.op = op;
    node->d.UNOP.arg = arg;
    return node;
}

这段实现所在的 C 文件需要包含 <stdlib.h> 和 <stdio.h>。它分配一个节点，而不是复制整棵子树，然后设置标记和当前联合体成员。二元构造函数同理，只是多保存一个子树指针。print_expr、print_cmd 等辅助函数则能递归打印结果，供我们调试树结构。

8. .y 文件的声明部分

8.1 文件头：把分析器需要的 C 声明带进去

%{
#include <stdio.h>
#include "lang.h"
#include "lexer.h"

int yyerror(char *str);
int yylex(void);
struct cmd *root;
%}

%{ ... %} 中的 C 内容会进入生成的分析器源文件。yylex 由 Flex 提供：语法分析器需要下一个 token 时，就调用它。yyerror 用于处理语法错误，仍要在工程中提供相应实现。root 最后保存整棵程序 AST 的根。

8.2 %union：分析栈上的语义值如何存储

%union {
    unsigned int n;
    char *i;
    struct expr *e;
    struct cmd *c;
    void *none;
}

自然数 token 附带整数值，标识符 token 附带字符串；表达式非终结符附带 struct expr *，命令非终结符附带 struct cmd *。这几种结果放进一个语义值联合体中。Bison 管理这个联合体的类型以及分析栈，我们提供各个成员的声明。

这个 %union 与 AST 节点中的 union 是两回事：前者是分析过程传递各种语义值的载体，后者是最终树节点的内存表示。

8.3 %token 与 %type 把符号绑定到成员

%token <n> TM_NAT
%token <i> TM_IDENT
%token <none> TM_LEFT_BRACE TM_RIGHT_BRACE
%token <none> TM_LEFT_PAREN TM_RIGHT_PAREN
%token <none> TM_MALLOC TM_RI TM_RC TM_WI TM_WC
%token <none> TM_VAR TM_IF TM_THEN TM_ELSE TM_WHILE TM_DO
%token <none> TM_SEMICOL TM_ASGNOP TM_OR TM_AND TM_NOT
%token <none> TM_LT TM_LE TM_GT TM_GE TM_EQ TM_NE
%token <none> TM_PLUS TM_MINUS TM_MUL TM_DIV TM_MOD

%type <c> NT_WHOLE NT_CMD
%type <e> NT_EXPR

TM_ 开头的是终结符，NT_ 开头的是非终结符，只是这个示例采用的命名约定。%token 声明 token，%type 声明非终结符的语义值类型。尖括号里的 n/i/e/c/none 都是刚才 %union 的成员名，不能把它们当成独立定义的 C 类型。

例如 <e> NT_EXPR 表示规约得到一个表达式时，该符号保存的是 e 成员，也就是 AST 指针。圆括号、操作符、保留字等已经由 token 种类表达了自己的语法意义，通常没有额外的值需要保存。

8.4 声明优先级和结合性

课件的简版声明是：

%nonassoc TM_ASGNOP
%left TM_OR
%left TM_AND
%left TM_LT TM_LE TM_GT TM_GE TM_EQ TM_NE
%left TM_PLUS TM_MINUS
%left TM_MUL TM_DIV TM_MOD
%left TM_NOT
%left TM_LEFT_PAREN TM_RIGHT_PAREN
%right TM_SEMICOL

越先出现，优先级越低；同一行的 token 优先级相同。%left 表示左结合，%right 表示右结合，%nonassoc 表示不允许相同优先级发生这种结合。算术运算中乘除取余高于加减；逻辑与高于逻辑或。分号在这里声明为右结合，连续命令由此组装成向右嵌套的顺序执行树。

简版中 T_UMINUS 表示 AST 的运算种类。一元负号规则尚未使用 %prec，默认采用规则中终结符 TM_MINUS 的优先级。

若希望一元负号高于乘法，编者补充的一种改法是在乘除那一行之后另设高优先级，并覆盖该规则的优先级：

/* 补充改法：放在乘除优先级声明之后 */
%precedence UMINUS

/* 在规则部分 */
NT_EXPR: TM_MINUS NT_EXPR %prec UMINUS
         { $$ = TUnOp(T_UMINUS, $2); }
;

这样遇到 - a * b 时，就能先规约一元负号，得到 (-a) * b 的分组。规则优先级的覆盖方式可参阅 GNU Bison：Context-Dependent Precedence。

9. 产生式右边的 C 代码：规约时组装语义值

规则区放在两条 %% 之间，第一条规则默认决定起始符号。整个程序的入口规则是：

%%
NT_WHOLE:
    NT_CMD {
        $$ = $1;
        root = $$;
    }
;

冒号相当于产生式箭头，竖线分隔不同的候选右部，分号结束该非终结符的一组规则。花括号内是规约发生时执行的 C 语义动作。

这里最需要记住两个记号：$$ 是产生式左侧符号的语义值，$1、$2、$3 等是右侧第 1、2、3 个符号的语义值。**位置按照全部右侧符号编号，包括不携带有用数据的操作符和括号。**它不是只给子树编号。

9.1 表达式：叶子、透明括号和运算节点

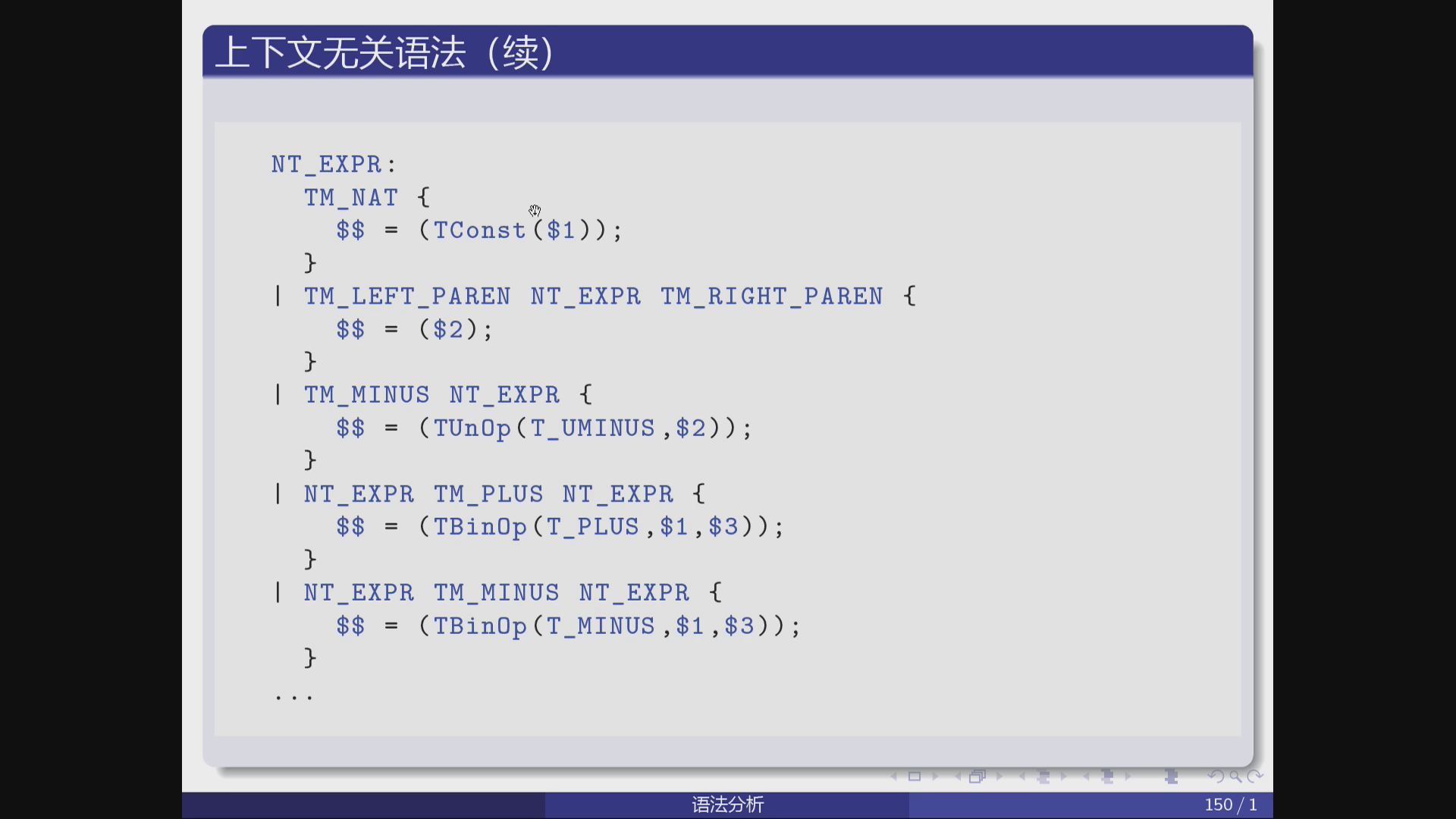

把课件展示的五条规则整理成可读的片段：

NT_EXPR:
    TM_NAT
        { $$ = TConst($1); }
  | TM_LEFT_PAREN NT_EXPR TM_RIGHT_PAREN
        { $$ = $2; }
  | TM_MINUS NT_EXPR
        { $$ = TUnOp(T_UMINUS, $2); }
  | NT_EXPR TM_PLUS NT_EXPR
        { $$ = TBinOp(T_PLUS, $1, $3); }
  | NT_EXPR TM_MINUS NT_EXPR
        { $$ = TBinOp(T_MINUS, $1, $3); }
;

第一条中 $1 是词法分析器给出的无符号整数，TConst 把它包装为常数 AST 节点。第二条右部有三个符号，中间的表达式在第 2 个位置，所以直接返回 $2；括号已经完成了控制分组的工作，无须再创建节点。

一元负号右部有两个符号，参数子树是 $2。加法右部有三个符号，左右表达式是 $1 和 $3，$2 只是加号 token；TBinOp 接收两棵已经构造好的树，把它们接到新加法节点下。

其他表达式按相同方式接入。例如标识符通过 TVar 构造，乘法通过 TBinOp(T_MUL, ...) 构造，逻辑非通过 TUnOp(T_NOT, ...) 构造。下面是按 AST 构造接口补全的几条示例，便于看清对应关系，具体优先级仍要与最终文法一起核对：

/* 接入 NT_EXPR 的其他候选右部 */
  | TM_IDENT
        { $$ = TVar($1); }
  | NT_EXPR TM_MUL NT_EXPR
        { $$ = TBinOp(T_MUL, $1, $3); }
  | TM_NOT NT_EXPR
        { $$ = TUnOp(T_NOT, $2); }

这些代码构造的是树，不是在语法分析时计算加法或乘法的数值。之后解释执行、检查程序或生成代码时，才按照各节点的含义处理它们。

9.2 命令：三个 if 子树分别在哪个位置

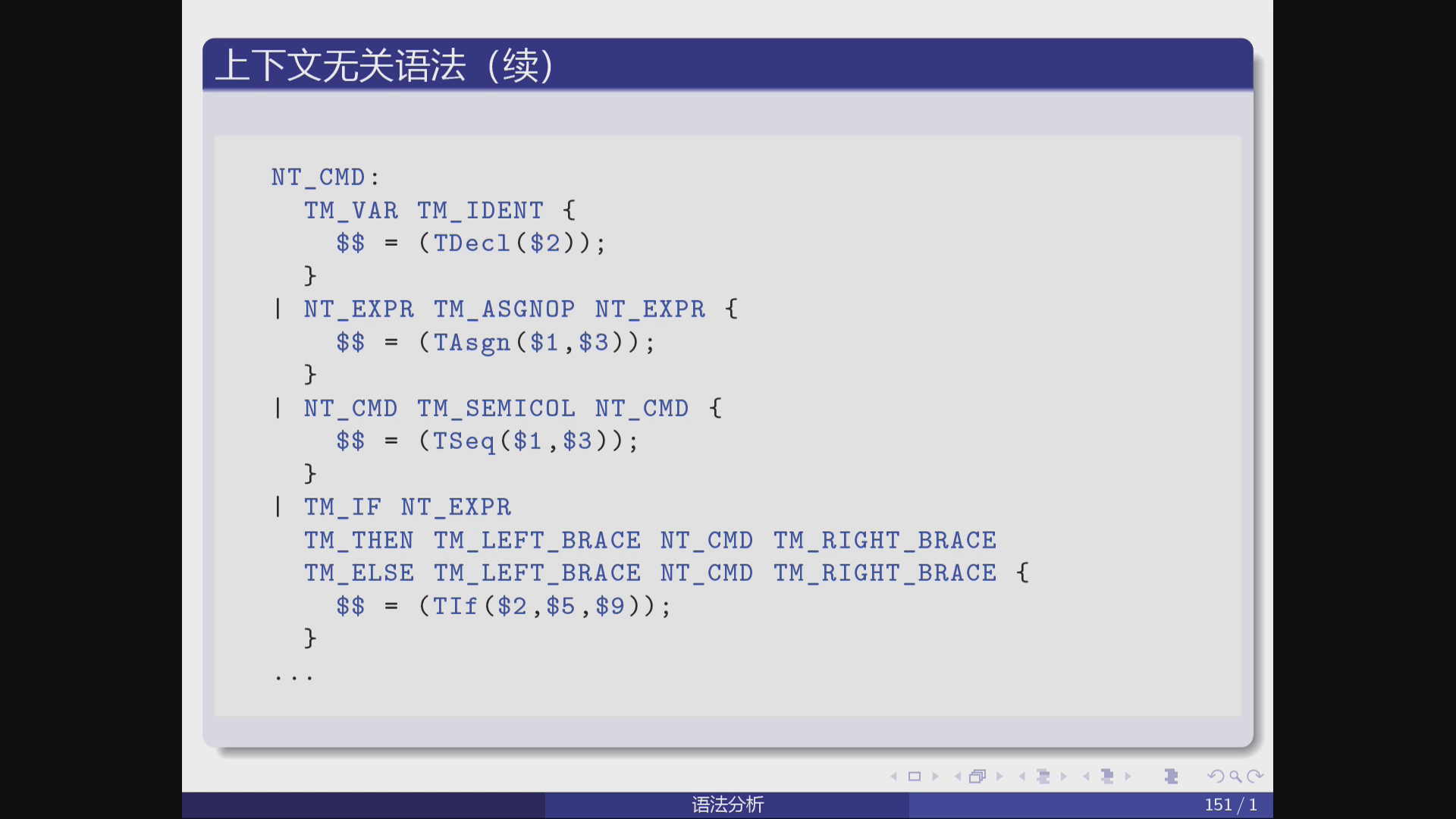

命令的处理方法完全一样。课堂进一步展示了变量声明、赋值、顺序执行和条件分支；配套 PDF 的规则节没有列出这部分，下面按课堂展示与讲解恢复：

NT_CMD:
    TM_VAR TM_IDENT
        { $$ = TDecl($2); }
  | NT_EXPR TM_ASGNOP NT_EXPR
        { $$ = TAsgn($1, $3); }
  | NT_CMD TM_SEMICOL NT_CMD
        { $$ = TSeq($1, $3); }
  | TM_IF NT_EXPR TM_THEN TM_LEFT_BRACE NT_CMD TM_RIGHT_BRACE
    TM_ELSE TM_LEFT_BRACE NT_CMD TM_RIGHT_BRACE
        { $$ = TIf($2, $5, $9); }
;

声明只需要保存标识符名字，因此取 $2。赋值把左目标表达式和右值表达式交给 TAsgn。顺序执行把两棵命令树交给 TSeq。

if 的位置要逐个数：

1 IF   2 EXPR   3 THEN   4 {   5 CMD   6 }
7 ELSE   8 {   9 CMD   10 }

于是条件表达式是 $2，then 分支是 $5，else 分支是 $9，这三个参数的类型分别是表达式指针、命令指针、命令指针。TIf($2, $5, $9) 正好对应 AST 中 cond/left/right 三个域。

循环和输出命令也可以按同样的方法写出。以下是依照 token 声明和构造函数补全的示例，与上面课堂逐项讲解的四条规则区分开：

  | TM_WHILE NT_EXPR TM_DO TM_LEFT_BRACE NT_CMD TM_RIGHT_BRACE
        { $$ = TWhile($2, $5); }
  | TM_WI TM_LEFT_PAREN NT_EXPR TM_RIGHT_PAREN
        { $$ = TWriteInt($3); }
  | TM_WC TM_LEFT_PAREN NT_EXPR TM_RIGHT_PAREN
        { $$ = TWriteChar($3); }

写规则时最好先检查每个符号的位置，再检查构造函数参数的类型，最后检查冲突信息。规则能生成 C 文件，并不等于每个参数都已经指向我们真正想要的子树。

10. Flex 怎样把 token 和语义值一起交给 Bison

语法分析器要的不是只有一个 token 名字。例如自然数 123，种类是 TM_NAT，具体的值是 123；标识符的种类是 TM_IDENT，具体的值是它的名字。和 Bison 协作时，我们把附带的语义值写到 yylval，再从 yylex 返回 token 种类。

lang.l 的相关片段是：

%option noyywrap yylineno
%option outfile="lexer.c" header-file="lexer.h"
%{
#include "lang.h"
#include "parser.h"
%}
%%
0|[1-9][0-9]* {
    yylval.n = build_nat(yytext, yyleng);
    return TM_NAT;
}
"var" {
    return TM_VAR;
}

yytext 是匹配到的文本，yyleng 是长度；build_nat 把这段数字文本转换为自然数。TM_NAT 声明使用 <n>，所以这里必须写 yylval.n。标识符相应使用 yylval.i，同时必须保证保存的字符串在后续分析和 AST 使用期间仍然有效，不能把会被词法分析器覆盖的临时文本直接当作长期变量名。

parser.h 由 Bison 生成，提供 token 的定义和语义值接口。先包含 lang.h，也使头文件涉及的 AST 结构声明可见。原来独立词法分析时自己维护的 token class、token value，在这里要与 Bison 的 token 和 yylval 对接，不能各自定义一套相互不一致的编号。

调用关系可以记成：yyparse() 需要输入时调用 yylex()；yylex() 返回 token 种类，同时把值放进 yylval；yyparse() 把 token 移入，满足某条产生式时执行语义动作，得到新的 AST 指针。

11. 从 yyparse 到编译和调试

11.1 主程序只需启动分析并使用根节点

课堂主程序展示的是把输入流交给分析器，然后打印 AST。下面保留这个流程，并把课件中手写的 void yyparse() 改为采用生成头文件的声明，同时补上错误返回判断：

#include <stdio.h>
#include "lang.h"
#include "lexer.h"
#include "parser.h"

extern struct cmd *root;

int main(void) {
    yyin = stdin;
    if (yyparse() != 0) {
        return 1;
    }
    print_cmd(root);
    return 0;
}

yyin 是 Flex 使用的输入流，yyparse 是 Bison 生成的解析入口。成功规约到 NT_WHOLE 时，入口规则把最终命令树写入 root。打印只是调试手段；真正的编译器可以把 root 交给语义检查和后续翻译阶段。

得到 AST 之后，我们已经能够围绕程序结构继续检查，例如变量是否重名、使用的变量是否已经声明。语法正确只说明 token 组成了允许的结构，不会自动保证这些进一步的合法性条件。

11.2 .l/.y 先生成 C，再编译并链接

整个过程是：

lang.l --Flex--> lexer.c、lexer.h
lang.y --Bison--> parser.c、parser.h、parser.output
lang.c、parser.c、lexer.c、main.c --C编译器--> 各自的.o
各.o --链接--> main

课件用 Makefile 把这些步骤连接起来。为让初学者先看清生成顺序，我们把它整理成下面的串行构建示例；这是对课堂依赖关系的补清，命令行前必须是 tab 缩进：

.PHONY: all
all: main

main: lang.c lang.h lang.l lang.y main.c
	bison -o parser.c -d -v lang.y
	flex lang.l
	gcc -c lang.c
	gcc -c parser.c
	gcc -c lexer.c
	gcc -c main.c
	gcc lang.o parser.o lexer.o main.o -o main

-o parser.c 指定 C 文件名，-d 同时生成供词法分析器使用的头文件，-v 输出状态及决策信息到 parser.output。遇到冲突时，我们可以看哪个状态包含了哪些项目、在某个 token 上同时出现了哪些动作，再回到文法判断应当改结构还是补优先级。

这个 Makefile 先生成两组 C 文件和头文件，再编译、链接。它把构建步骤集中到一个规则中，便于读懂流程；正式工程可以进一步为多输出生成步骤建立准确的依赖关系，减少重复生成。完成构建还需要 lang.c、完整词法规则和错误处理实现。

我们后面会继续练习典型语法规则的设计，并安排与词法分析器协作的编程作业。现在先把三层关系分清：文法决定允许的程序结构，移入规约决策决定怎样读出结构，语义动作决定把它保存成怎样的 AST。

编者注

来源：2026 年 10 月 8 日回放 A169075、B169365 的完整转写，Parser.pdf 第 5—13 页与课堂使用的 Quiz0929.pdf。项目链、规约和集合传播步骤已补齐；构造函数实现、额外表达式及循环/输出规则、yyparse 返回处理、%prec 改法和串行 Makefile 属编者补全。命令规则按回放恢复。课堂未运行演示程序，本稿代码片段未作为完整工程执行。

原件：[语法分析课件](../../../参考资料/2026-2027 Fall/files/Parser-cadef8c67a4d264d.pdf) · [课堂测验](../../../参考资料/2026-2027 Fall/files/Quiz0929-a6f5a25698f57668.pdf) · [前课词法分析与 While 语言说明](../../../参考资料/2026-2027 Fall/files/Lexer-c46cdab227b82d67.pdf)。回放入口为课程主页，配套资料来自课程网站。
